PCB設計具體的可以分為幾個部分的，即原理圖設計、PCB layout、電路模擬仿真、CAM工程軟件、抄板軟件等。在PCB設計軟件中，一般都包含了原理圖設計和PCB設計兩大模塊，一些強大的PCB設計軟件甚至將以上的模塊都包括在內，下面小編來詳細的介紹一下目前比較常見又好用的畫線路板的軟件。

　　常用的線路板畫板軟件

　　1、Protel

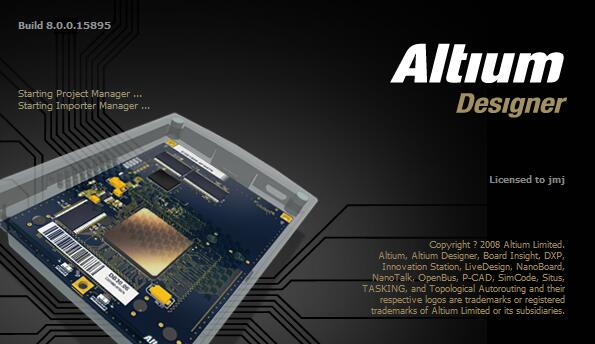

　　現在推Altium Designer。國內低端設計的主流，簡單易學，適合初學者，容易上手;占用系統資源較多，對電腦配置要求較高。在國內使用protel的人還是有相當?shù)氖袌?chǎng)的，畢竟中小公司硬件電路設計還是低端的居多。

　　2、pads

　　PADS軟件用的人也是相當?shù)亩啵糜茫咨鲜郑瑐€(gè)人感覺比Protel好不知多少倍。適合于中低端設計，堪稱低端中的無冕之王。現在市場上使用范圍最廣的一款eda軟件，適合大多數中小型企業的需求。其本身沒有仿真，做高速板時，要結合其他專用仿真工具，如hyperlynx。

　　3、Cadence allegro

　　高速板設計中實際上的工業標準。無論哪一方面都超牛。

　　PCB Layout工具絕對一流，稍微熟悉一點后就不再想用其他工具了，布線超爽。仿真方面也是非常的牛，有自己的仿真工具，信號完整性仿真，電源完整性仿真都能做。

　　在做pcb高速板方面牢牢占據著霸主地位。要知道這個世界上60%的電腦主板40%的手機主板可都是拿Allegro畫的啊!現在我做板子，不論簡單的還是復雜的，都用這個，小板兒一天搞定。用熟了，那是相當?shù)乃?/p>

　　4、Mentor WG

　　稍遜于CADENCE，但同樣是頂級工具，針對的是高端電路設計，同樣有自己的仿真工具。只不過在國內其支持商還相對少點，不如Cadence用的多。

　　以上就是小編整理的關于常見又好用的畫線路板的軟件，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
