隨著電子業的不斷發展，產品也越來越多樣化，有些產品比較大，有些產品比較小，小的產品如果單個生產會帶來極大的不便，就需要拼板生產，下面小編來詳細的說一說電路板拼板的原因。

　　線路板拼板介紹

　　線路板拼板顧名思義就是幾個相同的板拼在一塊板上面，有的線路板太小，不能滿足夾具的要求，所以要幾個PCB拼起來，才能更好的生產，還有些線路板比較異形，拼板可以更有效的利用PCB基板的面積，減小浪費。有些PCB需要加工藝邊和光學點之類的，可以提高插焊、貼裝效率，如果做陰陽拼板還可以節省鋼網。

　　制作線路板拼板更利于生產，節省生產時間，更有效的利用機器設備，有效的利用板材的面積減少不必要的成本浪費。

　　線路板是通過類似于印刷的方式生產的，有個版面大小的問題，每個客戶PCB板的尺寸基本不相同，所以要將板子通過拼接變成一個較大的，適合機器加工生產的大板。所以制作線路板拼板就是為了給后工序生產帶來更多的方便。

　　線路板陰陽拼板介紹

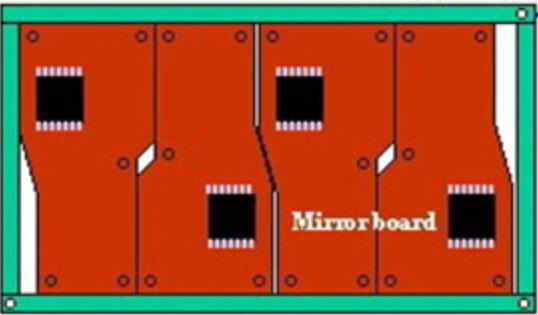

　　在電子組裝制造業，一般我們稱呼的【陰陽板(Mirror Board)】有兩種類型，第一種類型是正反面顛倒的陰陽板(Different side mirror board)，也有是一片印制電路板的第一面與另一片板子的第二面呈現在拼板的同一面上;另一種類型則是所有的拼板都同一面但左右顛倒的陰陽板(Same side mirror board)，比如說pdpd的排版。

　　陰陽拼板的好處

　　1、可以充分利用SMT長線的優勢以達到更大的打件效率

　　2、可以節省印制電路板的板材，也就是提高拼板(Panelization)的使用效率，節省成本。
