線路板短路在各線路板生產廠家?guī)缀醵济刻於紩?huì)遇到的問題，而這樣的問題，一直都在困擾著生產和品質管理人員，它所造成的因出貨數量不足而補料、交貨逾期、客戶抱怨是業內人士比較難解決的問題，下面小編來詳細的說一說線路板短路的原因以及檢查短路的方法。

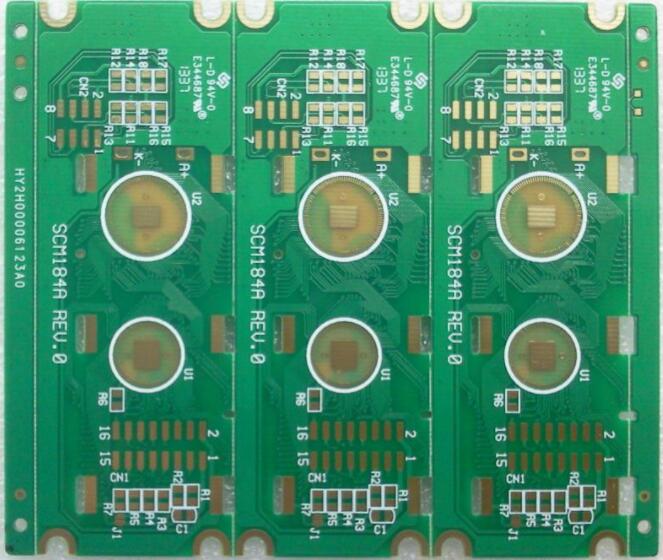

　　線路板短路的種類：

　　1、短路按照功能性可分為：

　　焊接短路(如：連錫)、PCB短路(如：殘銅、孔偏等)、器件短路、組裝短路、ESD/EOS擊穿、電路板內層微短路、電化學短路(如：化學殘留、電遷移)、其他原因造成的短路。

　　2、短路按照布線特性可分類為：

　　線對線短路、線對面(層)短路、面對面(層對層)短路。

　　PCB線路板短路的檢查方法

　　用PC打開PCB設計圖，將短路網絡點亮，觀察哪些位置距離最近，最容易連到一塊。尤其需要注意IC內部的短路。

　　如果是手工焊接，則需要養成好習慣：

　　1、焊接前目視檢查一遍PCB，并用萬用表檢查關鍵電路(特別是電源與地)是否短路;

　　2、每次焊接完一個芯片就用萬用表測一下電源和地是否短路;

　　3、焊接時不要亂甩烙鐵，如果把焊錫甩到芯片的焊腳上(特別是表貼元件)，就不容易查到。

　　發現有短路現象。拿一塊板來割線(特別適合單/雙層板)，割線后將每部分功能塊分別通電，逐步排除。

　　使用短路定位分析儀器，對于特定情況下的一些狀況，使用儀器設備的檢測效率更高，檢測的正確率也更高。

　　以上就是小編整理的關于PCB線路板短路的原因及檢查短路的方法，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
