有很多朋友在設計的時候，不知道如何設置一些基本的參數，下面小編來根據大多數線路板廠的一些生產情況，制程能力整理了一些相關參數，可以供大家參考。

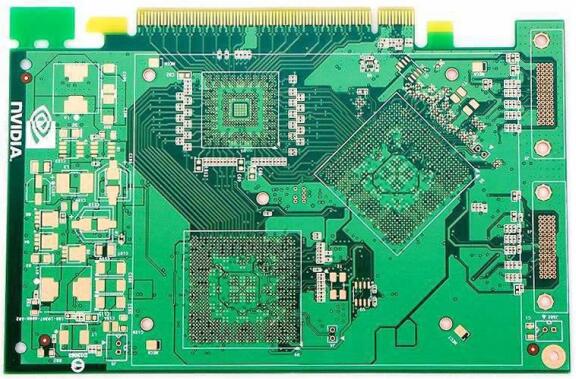

　　普通單面板安全距離設計：

　　1、1/2oz最小線寬0.1mm，最小線距0.15mm。

　　2、1oz銅厚最小線寬0.15mm，最小間距0.15mm。

　　3、 2oz銅厚最小線線寬0.25mm，最小間距0.2mm。

　　孔與焊盤寬度：

　　1、模具沖板，最小的孔徑直徑大于0.65mm。CNC外形孔徑最小可以做到0.2mm。公差在0.05mm左右。

　　2、1oz板最小焊環應該在0.1mm以上。2oz盡量做到0.25mm以上的環。

　　3、最小焊盤與焊盤之間的距離應該是0.2mm以上。

　　4、銅箔與板邊的距離應該大于0.3mm以上。

　　5、1oz防寒創大于焊盤單邊最小值0.15mm，2oz應該在0.2mm以上。

　　6、開模必須打上Vcut測試線，Vcut線必須保證與線路有0.3以上距離。

　　7、v-cut點離板邊的尺寸應該大于0.3mm以上。深度一般是1/3左右的深度最好。

　　碳油線路板的距離：

　　1、碳油在無銅的情況下來應該保持0.3mm。在有銅皮的情況下應該大于0.5mm。

　　2、碳油間距應該在0.3mm以上。

　　3、碳油的寬度比銅箔單邊大0.15mm以上。

　　以上就是小編整理的關于在設計線路板中可參考以上線寬線距等各項安全間距規范，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
