電子產品不斷地向高密度、高精度發展，所謂“高”，除了提高機器性能之外，還要縮小機器的體積。高密度集成(HDI)技術可以使終端產品設計更加小型化，同時滿足電子性能和效率的更高標準。

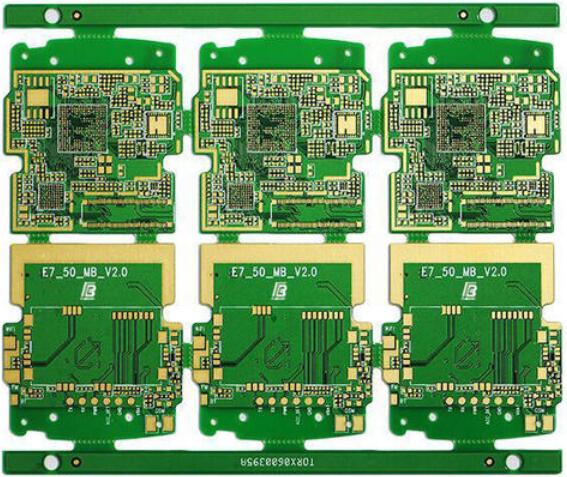

　　hdi線路板介紹

　　HDI板(High Density Interconnector)，即高密度互連板，是使用微盲埋孔技術的一種線路分布密度比較高的電路板。HDI板有內層線路和外層線路，再利用鉆孔、孔內金屬化等工藝，使各層線路內部實現連結。

　　HDI板一般采用積層法制造，積層的次數越多，板件的技術檔次越高。普通的HDI板基本上是1次積層，高階HDI采用2次或以上的積層技術，同時采用疊孔、電鍍填孔、激光直接打孔等先進PCB技術。

　　當PCB的密度增加超過八層板后，以HDI來制造，其成本將較傳統復雜的壓合制程來得低。HDI板有利于先進構裝技術的使用，其電性能和訊號正確性比傳統PCB更高。此外，HDI板對于射頻干擾、電磁波干擾、靜電釋放、熱傳導等具有更佳的改善。

　　存在盲埋孔的pcb板都叫做hdi板嗎?HDI板即高密度互聯線路板，盲孔電鍍 再二次壓合的板都是HDI板，分一階、二階、三階、四階、五階等HDI，單純的埋孔不一定是HDI。

　　如何區分hdi是幾階

　　一階的比較簡單，流程和工藝都好控制。

　　二階的就開始麻煩了，一個是對位問題，一個打孔和鍍銅問題。二階的設計有多種，一種是各階錯開位置，需要連接次鄰層時通過導線在中間層連通，做法相當于2個一階HDI。

　　第二種是，兩個一階的孔重疊，通過疊加方式實現二階，加工也類似兩個一階，但有很多工藝要點要特別控制，也就是上面所提的。

　　第三種是直接從外層打孔至第3層(或N-2層)，工藝與前面有很多不同，打孔的難度也更大。

　　對于三階的以二階類推即是。
