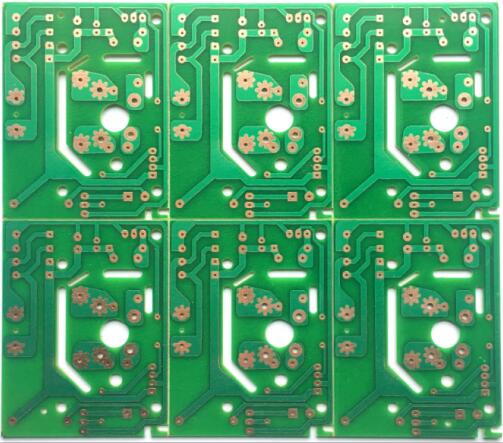

單面線路板，在最基本的PCB上，零件集中在其中一面，導線則集中在另一面上。因為導線只出現在其中一面，所以我們就稱這種PCB叫作單面線路板(Single-sided)，下面小編來詳細的說一說什么是單面電路板和它的特點。

　　單面線路板介紹

　　單面線路板(單層PCB板)僅包含一層導電材料，適合低密度設計。自20世紀50年代后期以來，單面PCB板已經存在，并且仍然以絕對數量占據了全球市場的主導地位。單面印刷電路板易于設計和快速制造。它們是業內最具成本效益的平臺。與Led Lighting產品一樣，大多數LED PCB使用一層PCB，FR4或鋁材料。

　　單面線路板常用的材料

　　94HB，94VO，FR4，CEM1，CEM-3，銅基板，鋁基板等等。

　　單面線路板應用范圍

　　大量的單面板應用于電源、繼電器(汽車和工業)、定時電路、傳感器產品、LED照明、無線電和立體聲設備、包裝設備、監控、計算器、打印機、咖啡制造商、自動售貨機、固態硬盤、相機系統等行業。

　　單面線路板的特點

　　單面板就是在最基本的PCB上，零件集中在其中一面，導線則集中在另一面上。因為導線只出現在其中一面，所以我們就稱這種PCB叫做單面板(Single-sided)。因為單面板在設計線路上有許多嚴格的限制(因為只有一面，布線間不能交叉而必須繞獨自的路徑)，所以只有早期的電路才使用這類的板子。

　　單面板的布線圖以網路印刷(Screen Printing)為主，亦即在銅表面印上阻劑，經蝕刻后再以防焊阻印上記號，最后再以沖孔加工方式完成零件導孔及外形。此外，部份少量多樣生產的產品，則采用感光阻劑形成圖樣的照相法。
