印刷線路板的制作工藝中，在外層線路完成后，必須對該層線路進行防焊保護，以免該外層線路氧化或焊接短路。現有防焊方法一般為對銅板進行前處理，絲印網版時將孔位塞滿油墨，同時進行擋點網的印刷;隨后靜置、預烤、再靜置以及后續的對位、曝光、靜置、顯影、后烤工序，下面小編來詳細的說一說線路板防焊流程及作用。

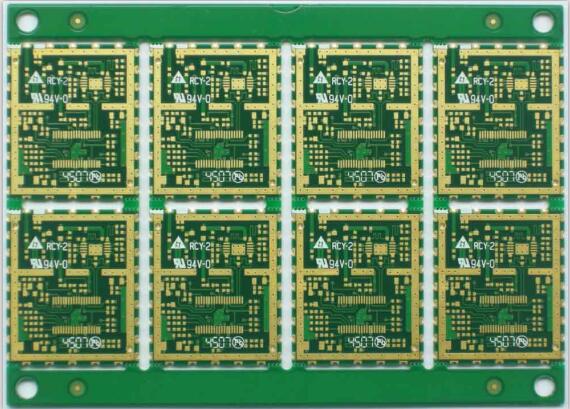

　　線路板防焊介紹

　　線路板防焊是印刷線路板中流程之一,保護線路板蝕刻后的線路，前置流程為外層。中文名稱:防焊英文名稱:SolderMask其他名稱:綠漆,綠油。

　　防焊在pcb大排版面印刷油漆,簡單烘烤后按相應插件位置曝光并洗去不需要部分,印刷文字方便插件與后續維修。

　　線路板防焊工藝流程

　　1、前處理(Pretreatment)去除氧化及油污防止污染

　　2、靜電噴涂(SprayCoating)或者半自動印刷機印刷

　　3、預烤(Precure)對上流程的油漆初步固化

　　4、曝光(Exposure) 利用油墨的感光特性。通過底片進行圖像轉移，把需要保留油墨的地方進行強光照射，使其硬化能牢固的粘合在板面

　　5、顯影(Develop)用碳酸鈉將在曝光時未硬化的油墨沖洗掉。

　　6、后烤(Post Cure)在液態油墨完成顯影后還需要進一步固化，增強其耐焊性

　　7、文字印刷(Printing of Legend )方便上件及維修

　　8、UV烘烤(UV Cure)利用高溫烘干文字與油墨的水分，使其牢固粘合于板面

　　線路板防焊作用：

　　1、防止化學品對線路的危害

　　2、維持板面良好絕緣

　　3、防止氧化及各種電解質的危害，利于后制程作業

　　4、文字用于標示零件位置;便于客戶插件;便于維修
