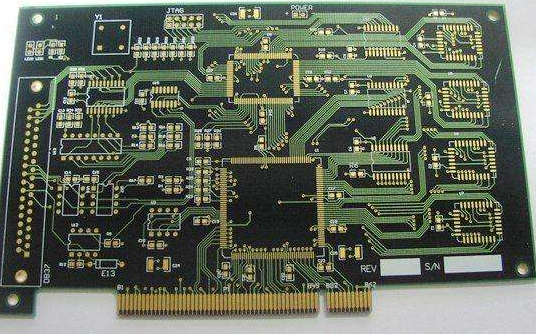

阻抗線路板指的是需要進行阻抗控制的線路板。阻抗控制，指在一高頻信號之下，某一線路層對其參考層，其信號在傳輸中產生的“阻力”須控制在額定范圍，方可保證信號在傳輸過程中不失真。電路板阻抗控制其實就是讓系統中每一個部份都具有相同的阻抗值,即阻抗匹配。

　　從線路板制造的角度來講，影響阻抗和關鍵因素主要有：

　　W—-線寬/線間線寬增加阻抗變小，距離增大阻抗增大;

　　H—-絕緣厚度厚度增加阻抗增大;

　　T—-銅厚銅厚增加阻抗變小;

　　H1—綠油厚厚度增加阻抗變小;

　　Er—-介電常數參考層DK值增大，阻抗減小;

　　Undercut—-W1-Wundercut增加，阻抗變大。

　　注：其實阻焊也對電路板阻抗有影響，只是由于阻焊層貼在介質上，導致介電常數增大，將此歸于介電常數的影響，阻抗值大約會相應減少4%。

　　以上就是小編整理的關于“線路板阻抗受哪些因素影響”，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
